FTS - Filtre de rejectie cale inversa

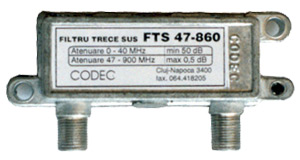

Filtru FTS

Descriere functionala
  • Filtre trece sus pentru retele CATV / MATV
  • Permit rejectia caii inverse: 540 sau 65 MHz
  • Pot fi executate intr-o variata gama de frecvente
  • Carcasa ermetica din Al turnat
Date tehnice generale
FTS 47
FTS 72
Dimensiuni L x l x H
73 x 28 x 16 mm
73 x 28 x 16 mm
Greutate
aprox. 0,075 Kg
aprox. 0,075 Kg
Gama temperatura operare
-25+70 grd. C
-25+70 grd. C
Conexiuni: intrari
F mama
F mama
  iesire
F mama
F mama
Impedanta
75 ohm
75 ohm
Caracteristici tehnice
Banda de blocare
540 MHz
565 MHz
Banda de trecere
47860 MHz
72860 MHz
Atenuare banda trecere
< 2 dB
< 2 dB
Atenuare banda blocare
> 55 dB
> 55 dB
Riplu in banda de trecere
max 1 dB
max 1 dB

Schema de montaj filtru de rejectie cale inversa FTS 47, FTS 72
Schema de montaj filtru de rejectie cale inversa FTS 47, FTS 72
